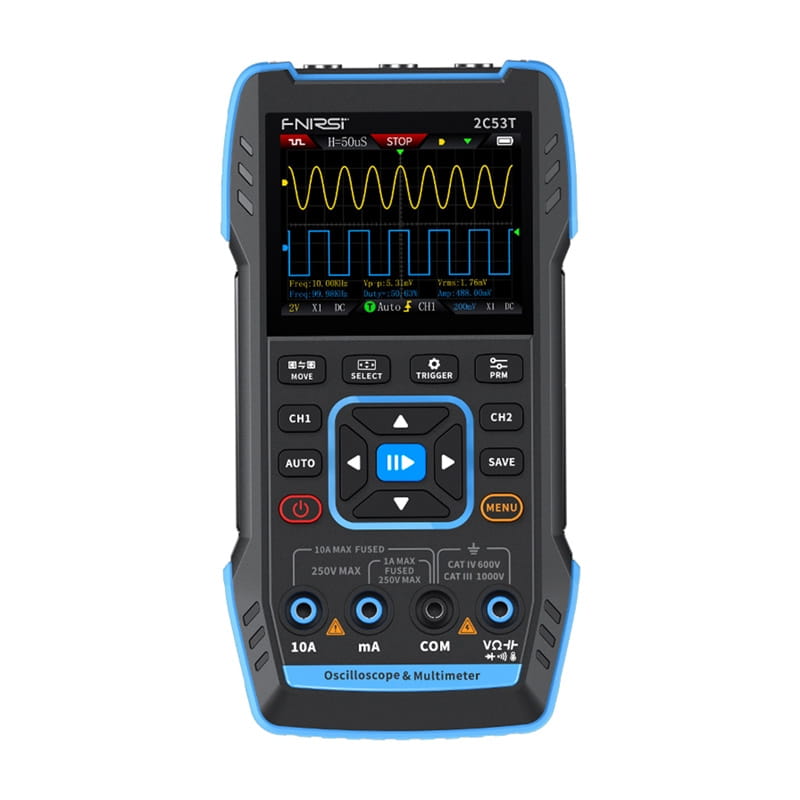

Przenośny oscyloskop 3w1 FNIRSI 2C53T multimetr generator sygnałów

Przenośny oscyloskop 3w1 FNIRSI 2C53T multimetr generator sygnałów

FNIRSI 2C53T łączy funkcje oscyloskopu 2×50 MHz/250 MSa/s z 8-bitowym przetwornikiem ADC i buforem pamięci 16 kpkt na kanał (pre-/post-trigger), multimetru do 19999 oraz generatora sygnałów 50 kHz. Impedancja wejściowa wynosi 1 MΩ ∥ 15 pF z przełączaniem AC/DC/GND. Wytrzymała obudowa ABS ze silikonowymi nakładkami, 2,8-calowy ekran 320×240 px i akumulator 3000 mAh (do 4 h pracy) gwarantują mobilność i ciągłe pomiary nawet w trudnych warunkach. Urządzenie posiada certyfikat CAT II 300 V, podwójne ceramiczne bezpieczniki oraz obwód antyprzepięciowy. Dzięki możliwości zapisu przebiegów i aktualizacji firmware masz zawsze kontrolę nad wynikami i dostęp do najnowszych funkcji.

Kolorowy ekran i multimetr

Wyświetlacz o przekątnej 2,8″ i rozdzielczości 320×240 px prezentuje przebiegi w pełnym kolorze z funkcją „infinite afterglow” (utrwalania śladu sygnału na ekranie, nawet po jego zaniku), utrzymując ślad fali na ekranie. Tryby Y–T, Rolling i X–Y (tzw. figury Lissajous do analizy różnic fazowych między sygnałami) ułatwiają obserwację zależności fazowych, a wysoka jasność gwarantuje czytelność w każdych warunkach. Wbudowany multimetr o rozdzielczości do 19999 pozwala mierzyć DC/AC, niskie i wysokie prądy, rezystancję, pojemność, diody, temperaturę oraz ciągłość (buzzer). Inteligentne zabezpieczenia chronią użytkownika i sprzęt przed przeciążeniem.

Zaawansowana architektura sprzętowa

Profesjonalne połączenie ARM + FPGA + wysokosprawny ADC, stosowane w desktopowych oscyloskopach, zapewniają szybkie wyzwalanie i wierne odwzorowanie sygnałów. System wyzwalania oferuje tryby Edge (narastające/opadające), Pulse Width, Video oraz Slope z pre-triggerem do 50% i post-triggerem do 50%, dzięki czemu nawet najkrótsze anomalie są rejestrowane bez utraty detali.

Generator sygnałów

Wbudowany generator funkcyjny oferuje napięcie do ±400 V i częstotliwość do 50 kHz oraz 13 kształtów fali (sinus, kwadrat, trójkąt, piła, ramp, impuls, szum itp.) z regulacją offsetu (przesunięcia sygnału względem zera) i amplitudy w krokach 10 mV/div, umożliwiając testowanie filtrów, wzmacniaczy i układów analogowych bez dodatkowego sprzętu.

Automatyczne ustawienie pomiaru

Funkcja AUTO dostosowuje zakres i wyzwalanie jednym przyciskiem, pozwalając na natychmiastowy podgląd przebiegu bez czasochłonnej konfiguracji. Obsługa dodatkowych trybów Single i Normal usprawnia pracę przy szybkich pomiarach terenowych. Jedno kliknięcie wystarczy, aby zapisać zrzut ekranu przebiegu w pamięci oscyloskopu lub bezpośrednio na komputerze przez port USB. Ułatwia to archiwizację wyników i dalszą analizę w dowolnym środowisku.

Izolowane kanały pomiarowe

Dwa całkowicie niezależne wejścia CH1 i CH2 o szerokości pasma 50 MHz eliminują wzajemne interferencje, podnosząc precyzję pomiarów. Próbkowanie 250 MSa/s odwzorowuje impulsy PWM i tętnienia zasilaczy z maksymalną wiernością.

Wytrzymała konstrukcja

Obudowa z ABS (Acrylonitrile Butadiene Styrene – tworzywo sztuczne o wysokiej wytrzymałości) pokrytego silikonem zapewnia odporność na upadki i wstrząsy, a pozłacane ścieżki PCB (Printed Circuit Board – płytka drukowana) są niepodatne na korozję. Akumulator o pojemności 3000 mAh gwarantuje do 3 godzin działania. Rozkładana podstawka umożliwia ustawienie urządzenie pod dowolnym kątem, a ergonomiczne przyciski oraz port USB-C zapewniają komfort obsługi i ładowania.

W zestawie:

• Przenośny oscyloskop 3w1 FNIRSI 2C53T
• Sondy pomiarowe 10× (2 szt.)
• Sonda z zaciskami krokodylkowymi
• Przewody do multimetru
• Kabel ładowania
• Torba transportowa
• Instrukcja obsługi

Parametry produktu

Parametry oscyloskopu

Parametry generatora sygnałów

Parametry multimetru
